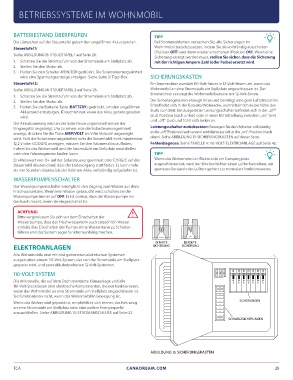

P. 29
BETRIEBSSYSTEME IM WOHNMOBIL
BATTERIESTAND ÜBERPRÜFEN TIPP
Bei Stromproblemen versuchen Sie, alle Sicherungen im
Die Lämpchen auf der Steuertafel geben den ungefähren Akkustand an. Wohnmobil zurückzusetzen, indem Sie sie vollständig ausschalten
Steuertafel 1: (Position OFF) und dann wieder einschalten (Position ON). Wenn eine
Sicherung ersetzt werden muss, stellen Sie sicher, dass die Sicherung
Siehe ABBILDUNG 13: STEUERTAFEL 1 auf Seite 28. mit der richtigen Ampere-Zahl (oder Farbe) ersetzt wird.
1. Schalten Sie die Stromzufuhr von der Stromsäule am Stellplatz ab. SICHERUNGSKASTEN
2. Stellen Sie den Motor ab.
3. Halten Sie den Schalter MONITOR gedrückt. Die Solarsteuerungseinheit Ein Stromrichter wandelt 110-Volt-Strom in 12-Volt-Strom um, wenn das
Wohnmobil an eine Stromsäule am Stellplatz angeschlossen ist. Der
wird eine Spannungsanzeige anzeigen. Siehe Seite 31 Tipp-Box. Stromrichter versorgt die Wohnmobilbatterie mit 12-Volt-Strom.
Steuertafel 2:
Der Sicherungskasten erzeugt Hitze und benötigt eine gute Luftzirkulation.
Siehe ABBILDUNG 14: STEUERTAFEL 2 auf Seite 28. Er befindet sich in der Essecke/Wohnecke, wahrscheinlich in der Nähe der
Stufe zum Bett. Ein ausgelöster Leistungsschalter befindet sich in der „off“
1. Schalten Sie die Stromzufuhr von der Stromsäule am Stellplatz ab. (aus) Position (nach unten) oder in einer Mittelstellung zwischen „on” (ein)
2. Stellen Sie den Motor ab. und „off“ (aus) und fühlt sich locker an.
3. Halten Sie die Batterie-Taste (BATTERY) gedrückt, um den ungefähren Leistungsschalter zurücksetzen: Bewegen Sie den Schalter vollständig
in die „off“Position (nach unten) und dann zurück in die „on“-Position (nach
Akkustand anzuzeigen. C leuchtet nur, wenn der Akku gerade geladen oben). Siehe ABBILDUNG 15: SICHERUNGSKASTEN auf dieser Seite.
wird. Fehlerdiagnose: Siehe TABELLE 4: 110-VOLT-ELEKTROANLAGE auf Seite 42.
Die Akkuspannung wird an der Solarsteuerungseinheit neben der TIPP
Eingangstür angezeigt. Um zu sehen, was die Solarsteuerungseinheit Wenn das Wohnmobol an Elektrizität am Campingplatz
anzeigt, drücken Sie die Taste AMP/VOLT bis V für Voltzahl angezeight angeschlossen ist, wird der Wechselrichter einen Lüfter betreiben, ein
wird. Falls die Solarsteuerungseinheit oder die Steuertafel nicht mindestens gewisses Geräusch des Lüfters gehört zur normalen Funktionsweise.
12,2 V oder GOOD/G anzeigen, müssen Sie den Kabinenakku aufladen,
indem Sie das Wohnmobil and die Stromsäule am Stellplatz anschließen INTAKTE DEFEKTE
oder den Fahrzeugmotor laufen lasen. SICHERUNG SICHERUNG
Ein Messwert von 13+ auf der Solarsteuerungseinheit oder CHRG/C auf der – 25 – ON ON ON ON ON ON ON
Steuertafel deuten drauf, dass der Ladevorgang stattfindet. Es kann mehr – 25 – 30 15 15 15 15 15 20
als vier Stunden dauren, bis der Kabinen-Akku vollständig aufgeladen ist. – 25 – OFF OFF OFF OFF OFF OFF OFF
WASSERPUMPENSCHALTER – 20 – SICHERUNGEN
– 15 –
Der Wasserpumpenschalter ermöglicht den Zugang zum Wasser aus dem – 15 – SCHMELZSICHERUNGEN
Frischwassertank. Wenn kein Wasser gebraucht wird, schalten Sie die – 15 –
Wasserpumpe immer auf OFF. Es ist normal, dass die Wasserpumpe ein – 15 –
Geräusch macht, wenn sie eingeschaltet ist. – 15 –
– 15 –
ACHTUNG! – 15 –
Bitte vergewissern Sie sich vor dem Einschalten der – 15 –
Wasserpumpe, dass der Frischwassertank auch tatsächlich Wasser – 15 –
enthält. Das Einschalten der Pumpe ohne Wasser kann zu Schäden
führen und das System sogar funktionsunfähig machen.
ELEKTROANLAGEN
Alle Wohnmobile sind mit drei getrennten elektrischen Systemen
ausgestattet: einem 110-Volt-System, das von der Stromsäule am Stellplatz
gespeist wird, und zwei akkubetriebenen 12-Volt-Systemen.
110-VOLT-SYSTEM
Die Mikrowelle, die auf dem Dach montierte Klimaanlage und alle
110-Volt-Steckdosen sind elektrische Komponenten, die nur funktionieren,
wenn das Wohnmobil an eine Stromsäule am Stellplatz angeschlossen ist.
Sie funktionieren nicht, wenn das Wohnmobil in Bewegung ist.
Wenn das Wohnmobil geparkt ist, empfiehlt es sich immer, das Fahrzeug
an eine Stromsäule am Stellplatz oder eine andere Energiequelle
anzuschließen. Siehe ABBILDUNG 10: STROMANSCHLUSS auf Seite 22.
ABBILDUNG 15: SICHERUNGSKASTEN
TCA CANADREAM.COM 29
